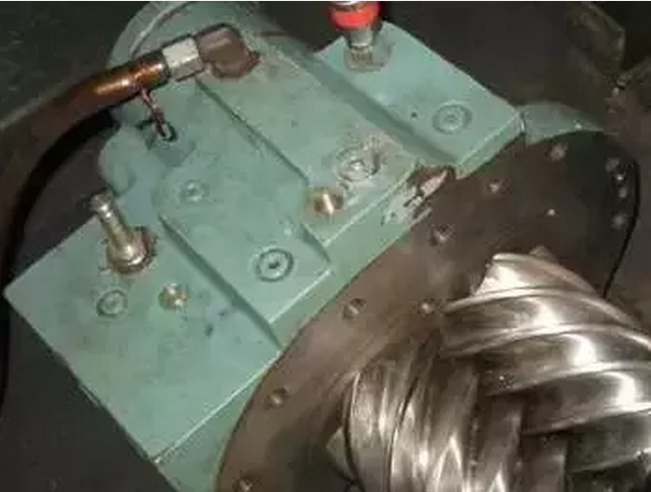

　　众所周知，空压机机体零件的材质多为球墨铸铁，也有采取碳钢制造。常见的毛坯为铸件，加工余量一般在5-8mm。加工难点为两转子孔和一个滑阀孔，其中滑阀孔的要求最高。滑阀孔中装有运动组件滑阀，用来调节空压机的容积流量，其中两轴孔俗称8字孔。

　　这三个孔的精度是影响压缩机性能的关键，也是每个厂家的核心科枝含量所在。三孔的主要精度要求如下：尺寸精度要求：孔径尺寸公差IT 6-7级；2，形位公差要求：两转子孔和底部装配承轴孔的同心度要求、两孔的平度行度要求、圆柱度要求等；3，表面粗糙度要求：三孔的孔壁粗糙度一般要求在Ra0.8—1.2 µm。

零件工艺分析

　　加工重点和难点 ：三孔都是半圆孔，存在着严重的断续加工，加工难度大。刀具在切削过程中，难免会存在让刀、振动和切削力不平衡的现象。这会使工件已加工表面会存在振纹，很难保证加工工件的尺寸精度和表面质量。

　　工艺路线：粗镗 --- 半精镗 — 精铰(采用X-FIX铰刀)。

　　工艺说明：粗镗(去除余量) --- 半粗镗(修正余量,校正孔的位置度和直线度) ---- 精铰X-FIX铰刀(保证孔的尺寸精度要求)。

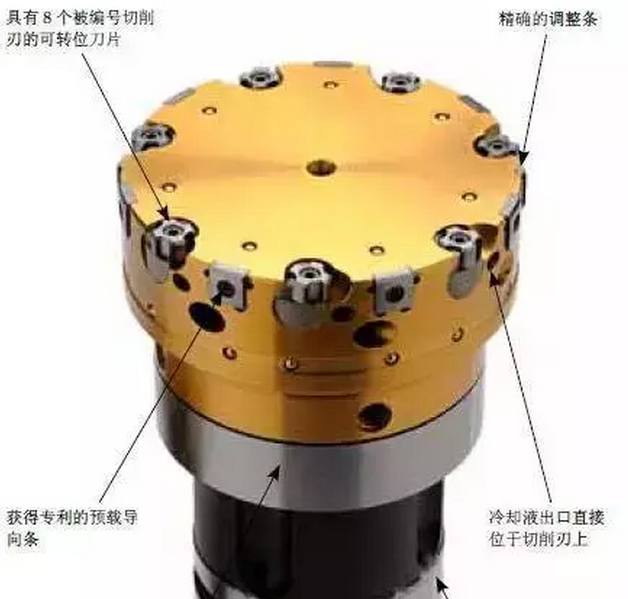

山高X-FIX铰刀

　　X-FIX铰刀是山高刀具公司推出的大直径多齿铰刀产品，直径范围39.5 - 154.5 mm。X-FIX的刀片可调，可获得高精度IT6-7级的精度。X-FIX铰刀采用模块式结构，其最大加工深度为6.5XD。由于摒弃了导条式铰刀调整繁琐的缺点，倒锥要求由精密制造的刀片座保证，因此无需调整，而设置直径仅靠一个螺钉即可。

　　该铰刀的另一特征是预加载刀片的应用，能保证在切削过程中最大的稳定性，特别在不稳定的工况下。它比固定导条结构的刀具提供更好的支撑。此外，X-FIX铰刀提供两种可转位刀片供选择，刀片具有四或八个切削刃，使其拥有极佳的经济性。

加工案例

　　某重点空调企业加工压缩机滑阀孔，工件材质QT450，孔径Ø107（+0.022/0）mm，孔深230 mm，圆柱度0.008 mm，与两轴孔平行度0.02 mm，表面粗糙度要求Ra0.8µm。

　　机床采用日本MITSUKSEIKI卧式加工中心，刀柄BT50，切削液为15%乳化液，压力20 M pa。

　　客户之前采用某日系品牌精镗刀并使用CBN刀片来加工，经常出现尺寸不稳定、圆柱度不达标现象，而且单齿精镗刀的加工效率低下。现在客户采用山高的X-FIX多齿精铰刀，使用效果良好，尺寸稳定，各项指标均能达到要求，加工时间只有原来的1/4。该铰刀将被推广到更多的孔加工应用。
